| COPIA NO CONTROLADA |
|
PB-60029-003 |
MODELO DEL GRUPO DE CONTROL 17KG535B1
Ver la revisión actual en línea |
| FIG. |
REF. |
|
|
|
| Nº |
Nº |
Nº DE PIEZA |
CANT. |
DESCRIPCIÓN |
| 工 |
1 |
17KG535B1 |
1 |
GRUPO DE CONTROL (VER PB-60029-003) |
| 1 |
2 |
41A296327ALP2 |
3 |
CONTACTOR (VER PB-65020-003) |
| 工 |
3 |
17FM796A1 |
14 |
PANEL DE MÓDULO IGBT POSITIVO |
| 1 |
4 |
17FM797A1 |
14 |
PANEL DE MÓDULO IGBT NEGATIVO |
| 1 |
5 |
41A296302CDP2 |
10 |
CONDENSADOR, INVERSOR IGBT |
| 1 |
6 |
41A296328AKP2 |
4 |
SENSOR, CORRIENTE CA-CC |
| 1 |
7 |
17FM702A1 |
2 |
CONJUNTO DE PANEL (VAM) |
| 工 |
8 |
41A296321BSP1 |
13 |
FUSIBLE, CONJUNTO DE INTERRUPTOR IGBT |
| 1 |
9 |
41B566971G1 |
5 |
MÓDULO DE SUPRESIÓN |
| 工 |
10 |
41C666558G1 |
2 |
PANEL |
| 1 |
11 |
84A215344P1 |
8 |
ENCHUFE |
| 1 |
12 |
17FL386A1 |
1 |
PANEL ICP2 |
| 1 |
13 |
41A296352CYP2 |
2 |
CONVERTIDOR DE POTENCIA, CONTROLADOR DE PUERTA IGBT (LRU) |
| 1 |
14 |
17FM689A1 |
1 |
PANEL (VER PB-74126-007) |
| 1 |
15 |
41C668507G1 |
1 |
PANEL DE TEMPERATURA DEL AIRE AMBIENTE |
| 0 |
15A |
41A267497P2 |
|
BORNE, 2 POLOS |
| 0 |
15B |

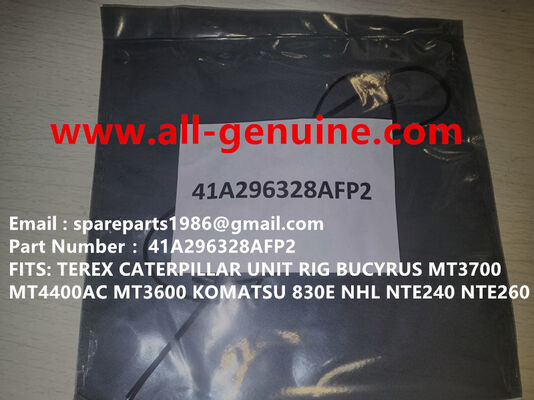

41A296328AFP2 |
|
SENSOR, TERMISTOR, 100.000 OHMIOS |
| |
16 |
17BC17E1 |
|
BORNE (VER PB-77000-005) |
| 1 |
17 |
41A317303ACP1 |
|
SENSOR DE PRESIÓN, BAROMÉTRICO (BPT), 0-15 PSIA |
| 1 |
18 |
84B510632G1 |
|
PANEL DE FUSIBLES |
| 0 |
18A |
41A296321BEP1 |
|
LIMITADOR DE FUSIBLE, 50 AMPERIOS |
| 1 |
19 |
84B516032G1 |
|
CONJUNTO DE DIODOS |
| 1 |
20 |
41C667531G1 |
|
CONJUNTO DE CONDENSADORES |
| 0 |
20A |
41A296302BBP1 |
|
CONDENSADOR, 120.000 UFD, 75 VOLTIOS |
| 0 |
20B |
41B569100G1 |
|
ABRAZADERA, CONDENSADOR |
| 0 |
20C |
41A326087G1 |
|
SOPORTE, CONDENSADOR |
| 1 |
21 |
84A216441P1 |
|
BLINDAJE |
| 1 |
22 |
41C666570G1 |
2 |
PLACA DE CIRCUITO IMPRESO |
| 1 |
23 |
17LV66J46 |
2 |
RELÉ (VER PB-76012-015) |
| 1 |
24 |
41A321261G1 |
1 |
MÓDULO |
| 1 |
25 |
41A254891P1 |
1 |
INTERRUPTOR DE PALANCA, 3 AMPERIOS, 250 VOLTIOS |
| 工 |
26 |
84A220146G1 |
1 |
PANEL DE RESISTENCIAS |
| 1 |
27 |
41A267741P2 |
2 |
INTERRUPTOR DE PALANCA, DOS POSICIONES, TIRAR PARA DESBLOQUEAR |
| 工 |
28 |
17FR402A1 |
2 |
CONJUNTO DE RESISTENCIAS |
| 0 |
28A |
41A296301AMP4 |
16 |
RESISTENCIA, 375 OHMIOS, 225 VATIOS |
| 0 |
28B |
8815345P1 |
32 |
BUJE, AISLANTE, 11/8 PULG. DE DIÁMETRO EXTERIOR |
| 0 |
28C |
41A265399P4 |
12 |
TIRA DE CONEXIÓN, 2 3/4 PULG. DE LARGO |
| 1 |
29 |
N22P25010B13 |
2 |
PERNO, CABEZA HEXAGONAL, 3/8 PULG.-16, 5/8 PULG. DE LARGO |
| 1 |
30 |
41A296328AKP7 |
13 |
SENSOR DE MÓDULO DE CORRIENTE, CA-CC |
| 1 |
31 |
41A278283G2 |
1 |
PANEL DE RESISTENCIAS (17FR102A1) |
| 0 |
31A |
2793982G7 |
2 |
UNIDAD DE RESISTENCIA, 1,03 OHMIOS |
| 0 |
31B |
9963853G1 |
2 |
CONJUNTO DE CLIP DE CONTACTO |
| 1 |
32 |
17FH41A1 |
1 |
FUENTE DE ALIMENTACIÓN DE ACCIONAMIENTO DE CA |
| |
33 |
41A259026P2 |
1 |
TIRISTOR (ESTAMPADO 9RV6A7) |
| 1 |
34 |
N402P47B13 |
12 |
ARANDELA, 5/8 PULG. |
| 1 |
35 |
N405P47B13 |
12 |
ARANDELA DE SEGURIDAD, 5/8 PULG. |
| 1 |
36 |
N258P33B13 |
12 |
TUERCA, HEXAGONAL, 5/8 PULG.-11 |
| 1 |
37 |
41A256612P1 |
1 |
BLINDAJE, AISLAMIENTO, 1/16 PULG. DE GROSOR, 3 ORIFICIOS |
| 1 |
38 |
41A256612P2 |
1 |
BLINDAJE, AISLAMIENTO, 1/16 PULG. DE GROSOR, 2 ORIFICIOS |
